#06376

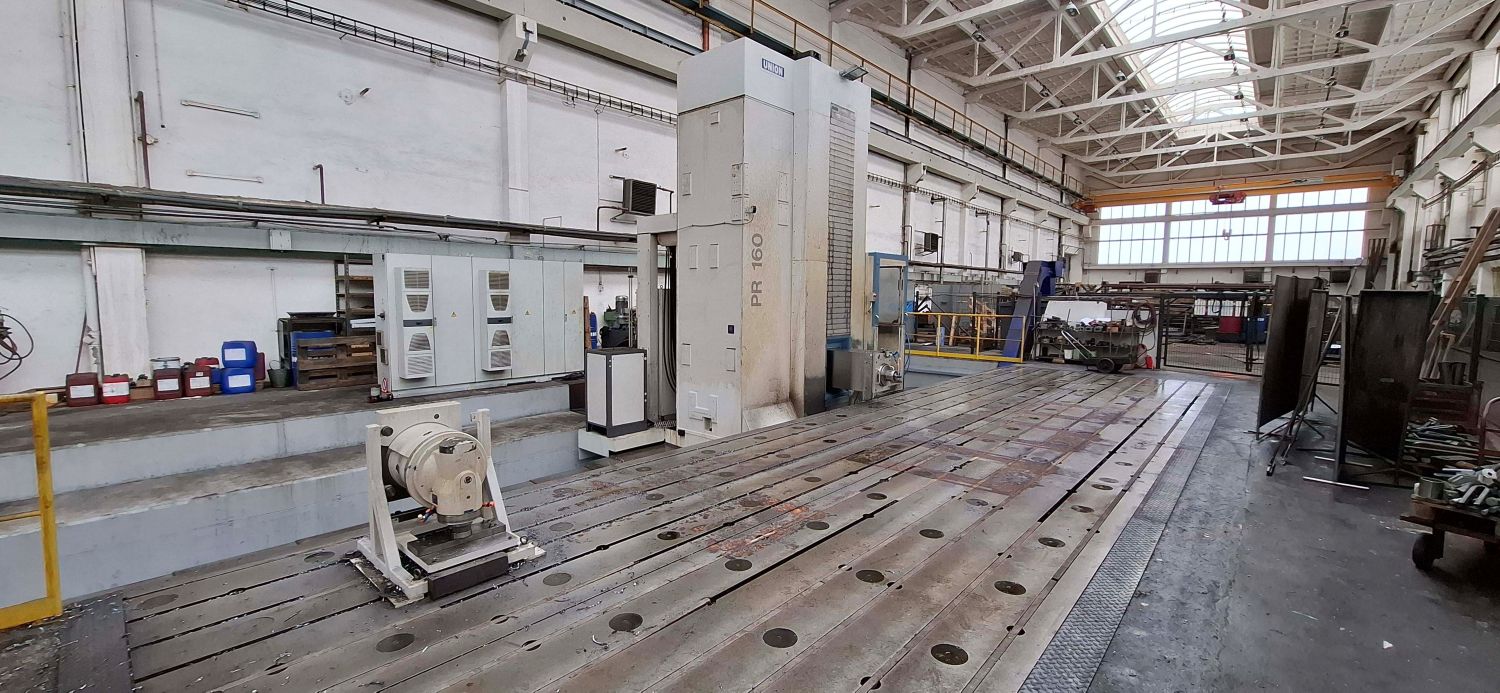

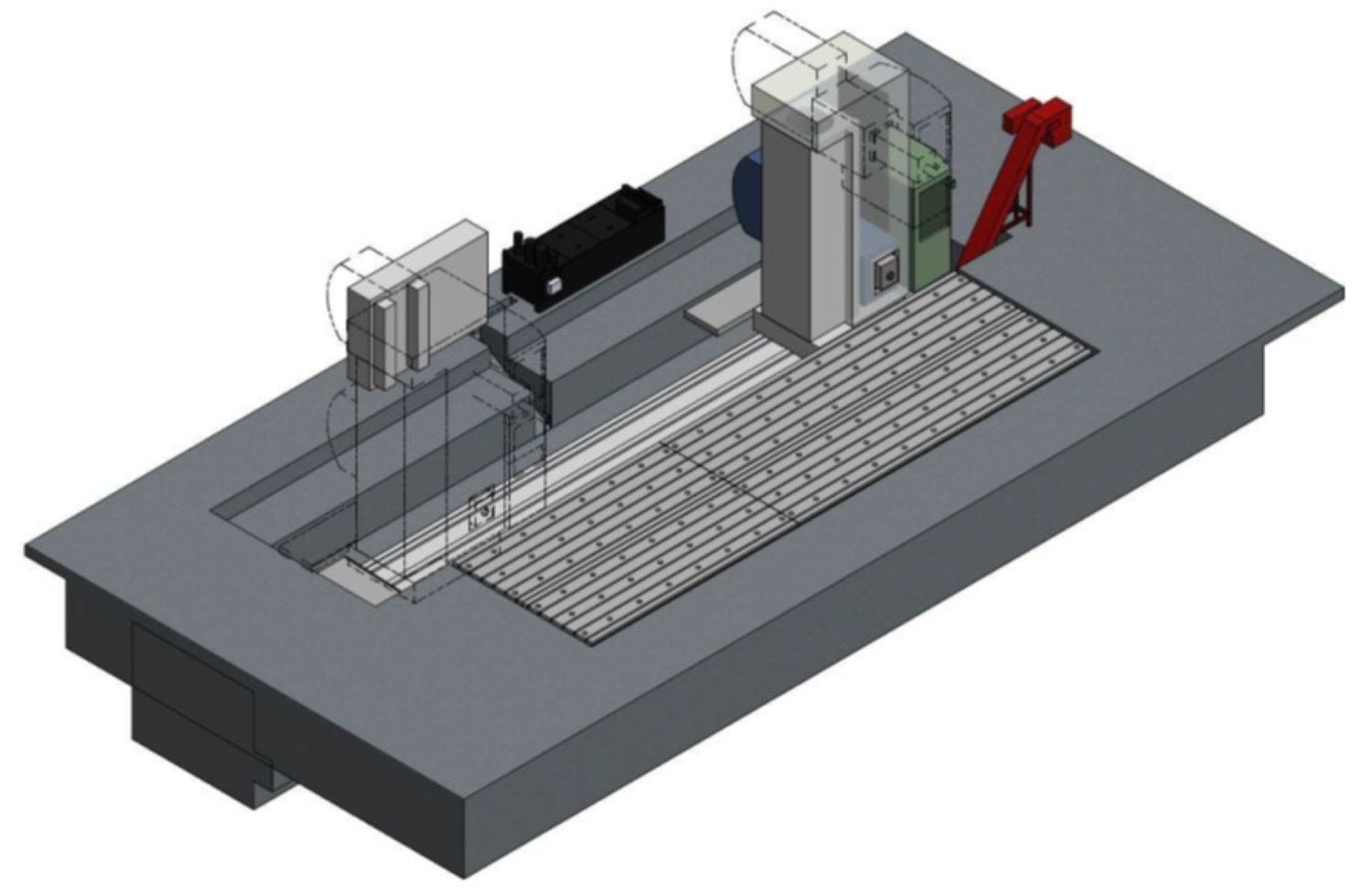

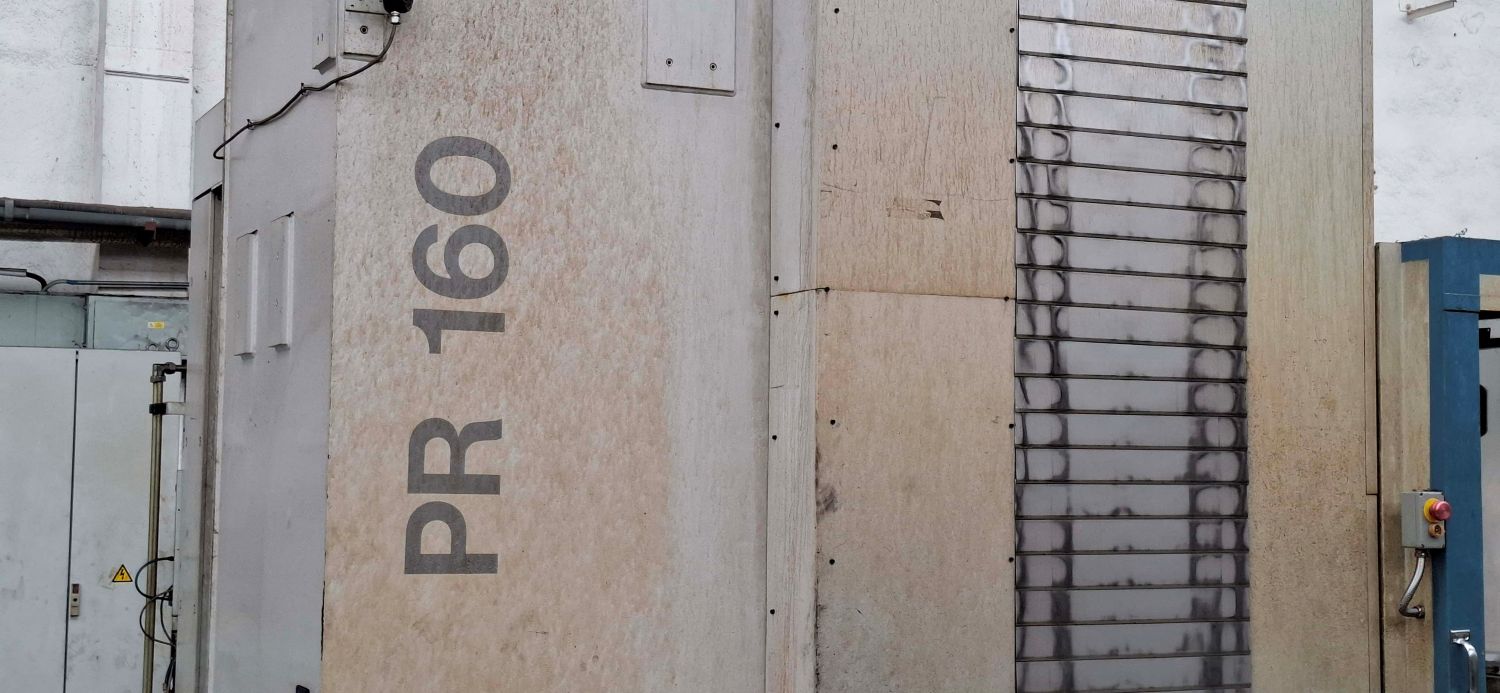

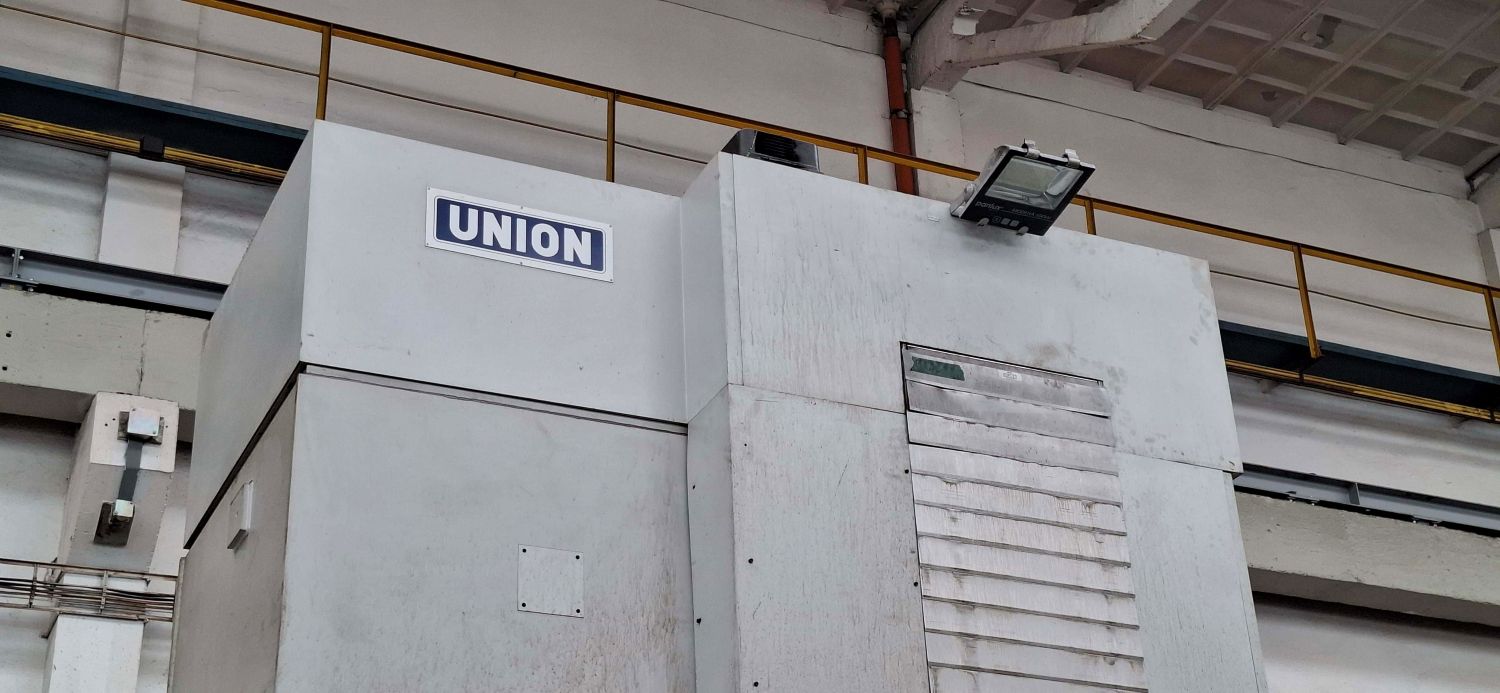

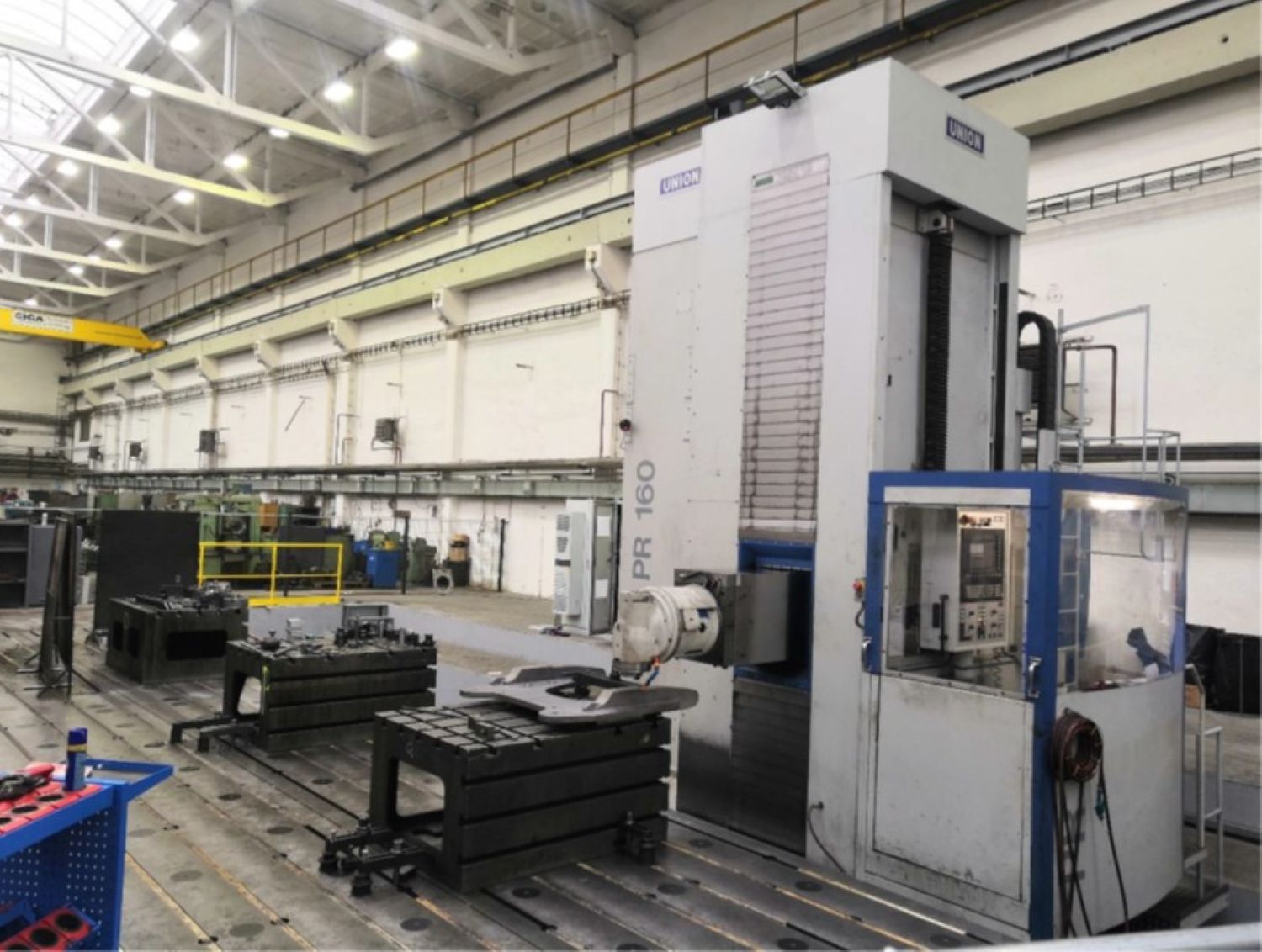

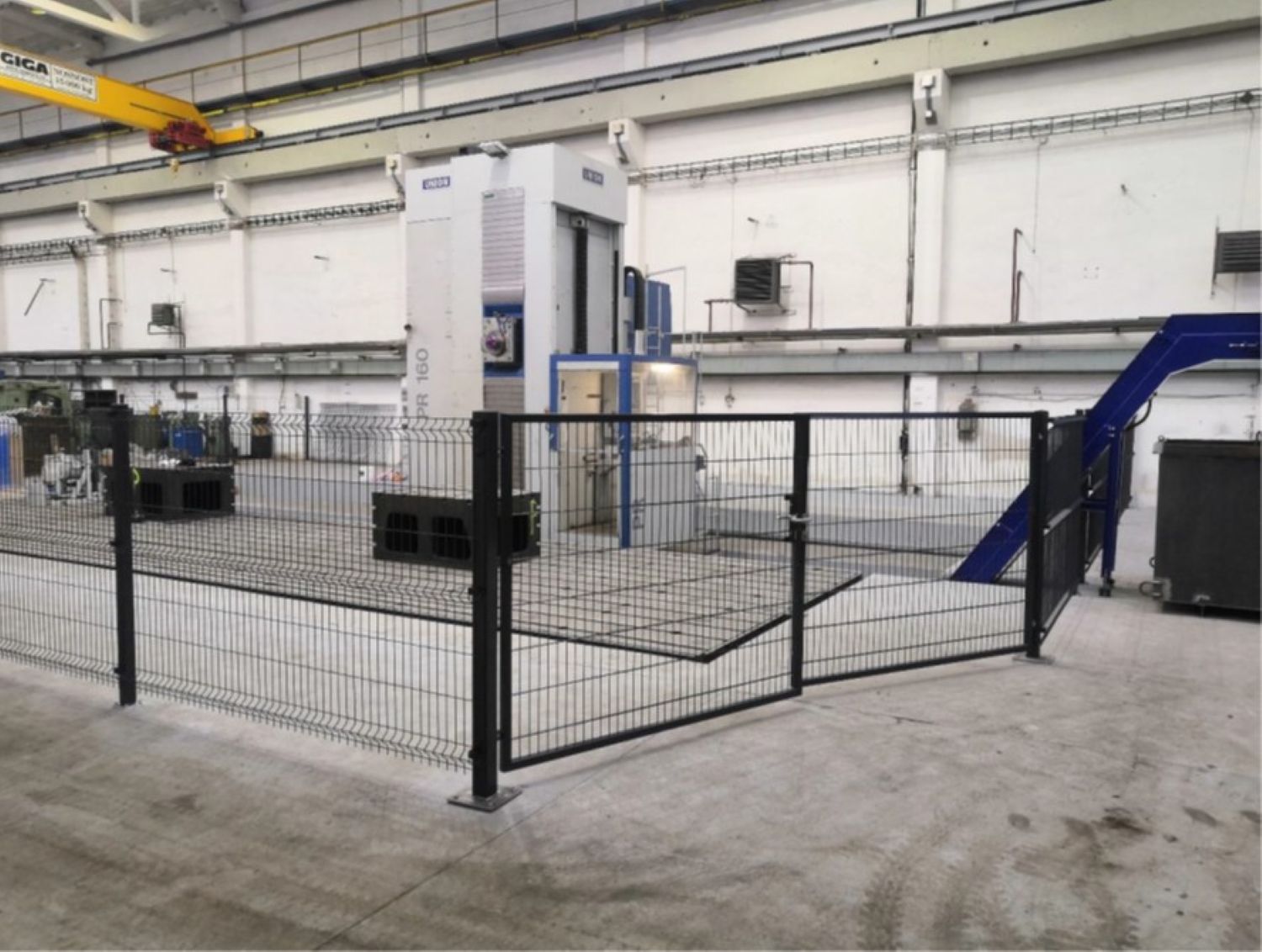

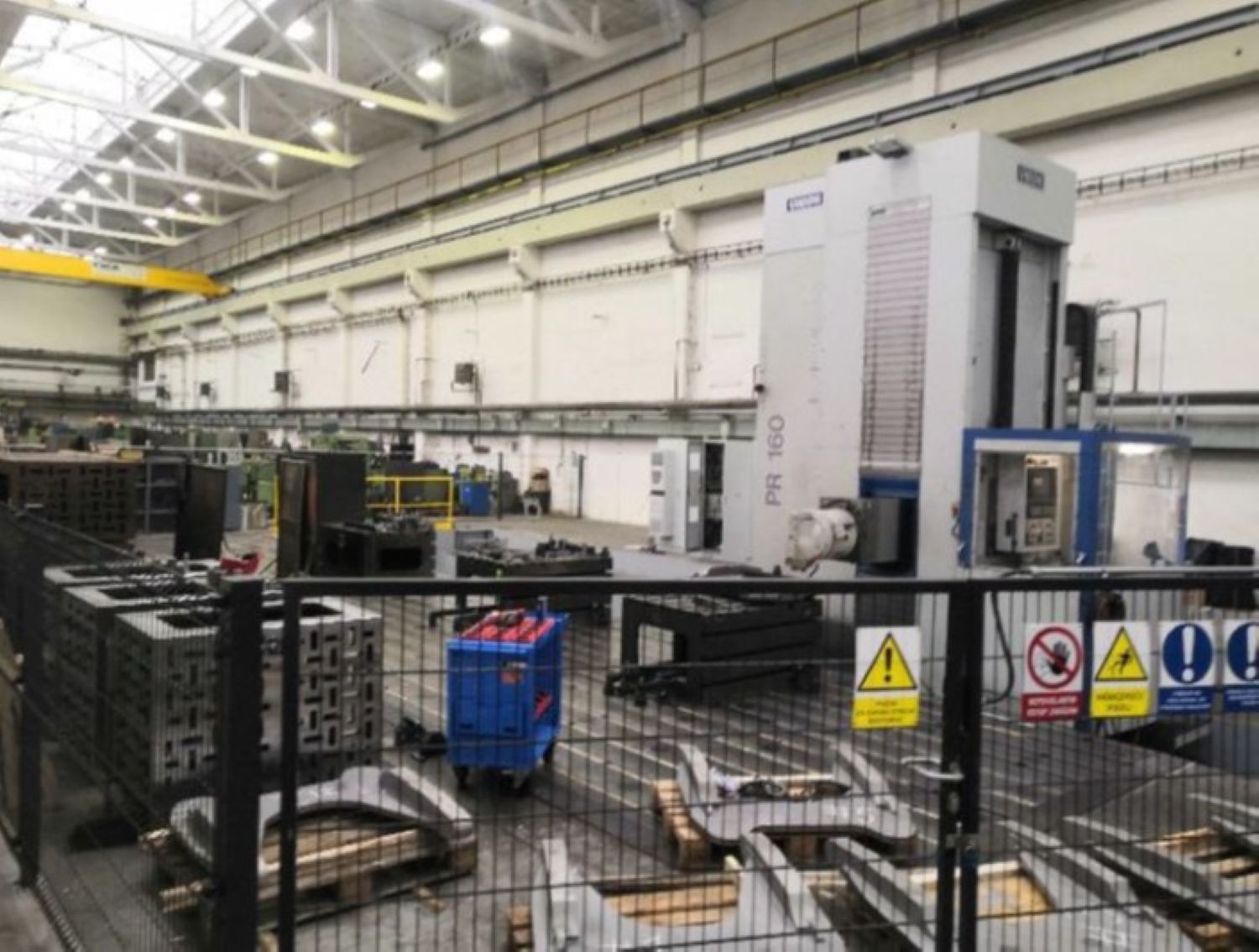

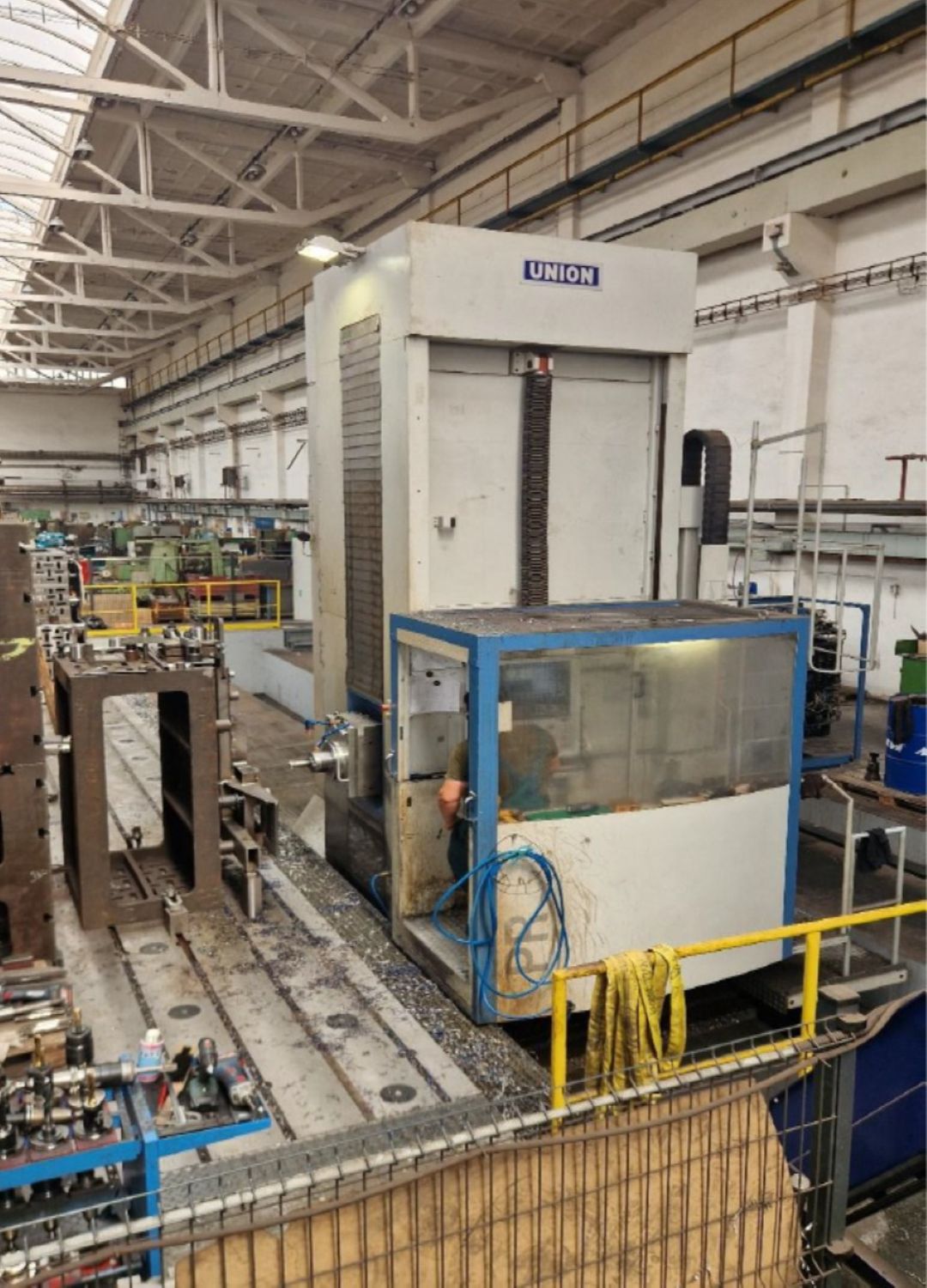

Mandrinadora horizontal UNION PR 160 CNC, año de fabricación 2008

Características de la máquina:

Tipo Placa

Recorrido del eje X……………………………………..…….11.000 mm

Recorrido del eje Y………………………………………….….3.000 mm

Recorrido del eje Z (extensión del husillo)…….……1.000 mm

Recorrido del eje W (extensión del husillo)…….….700 mm

Avance de trabajo X, Y, Z, W……………………………….1 – 6.000 mm/min

Avance rápido…………………………………………….……..15.000 mm/min

Fuerza de avance X, Y, Z, W…………………….………….25 kN

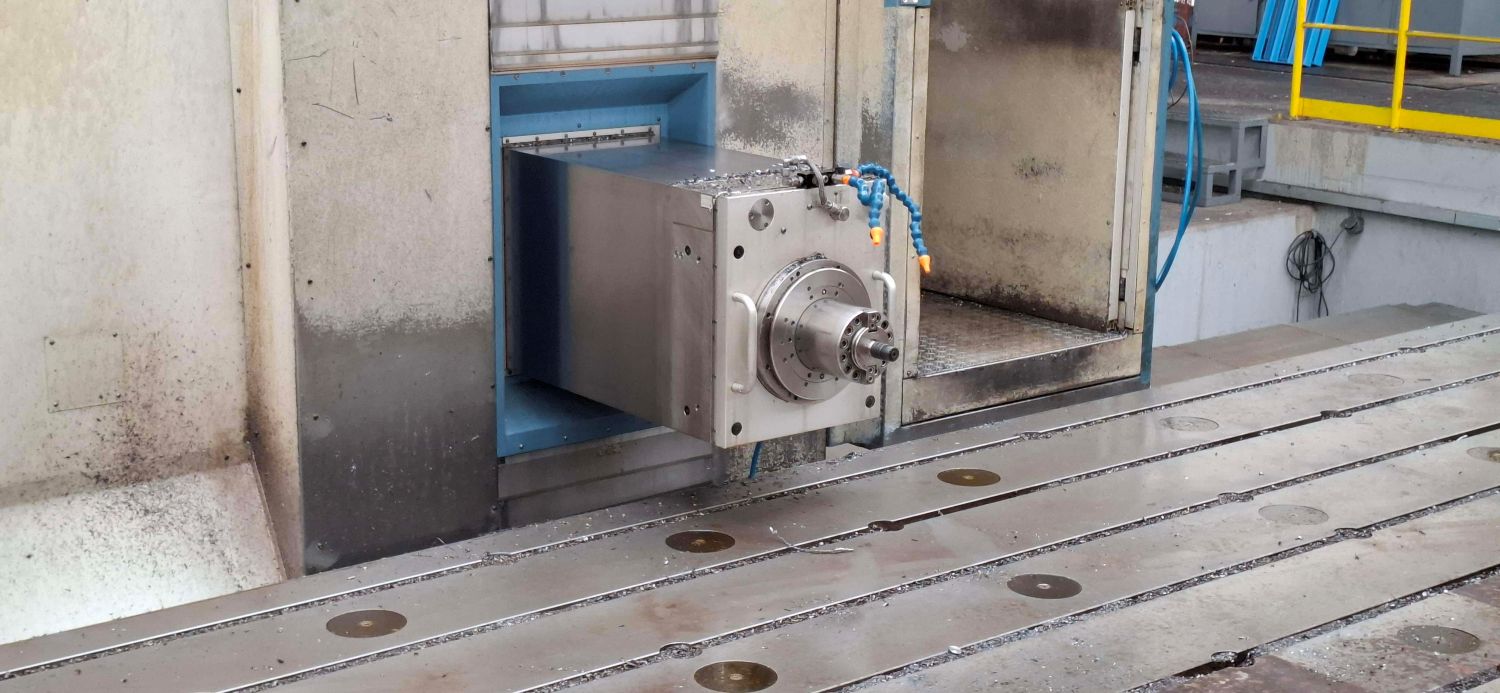

Diámetro del husillo…………………………..……………..162 mm

Sujeción…………………………………………..………………..ISO 50

Velocidad máxima del husillo…………………………….2.800 rpm

Máx. Par de apriete……………………………………………2.868 Nm

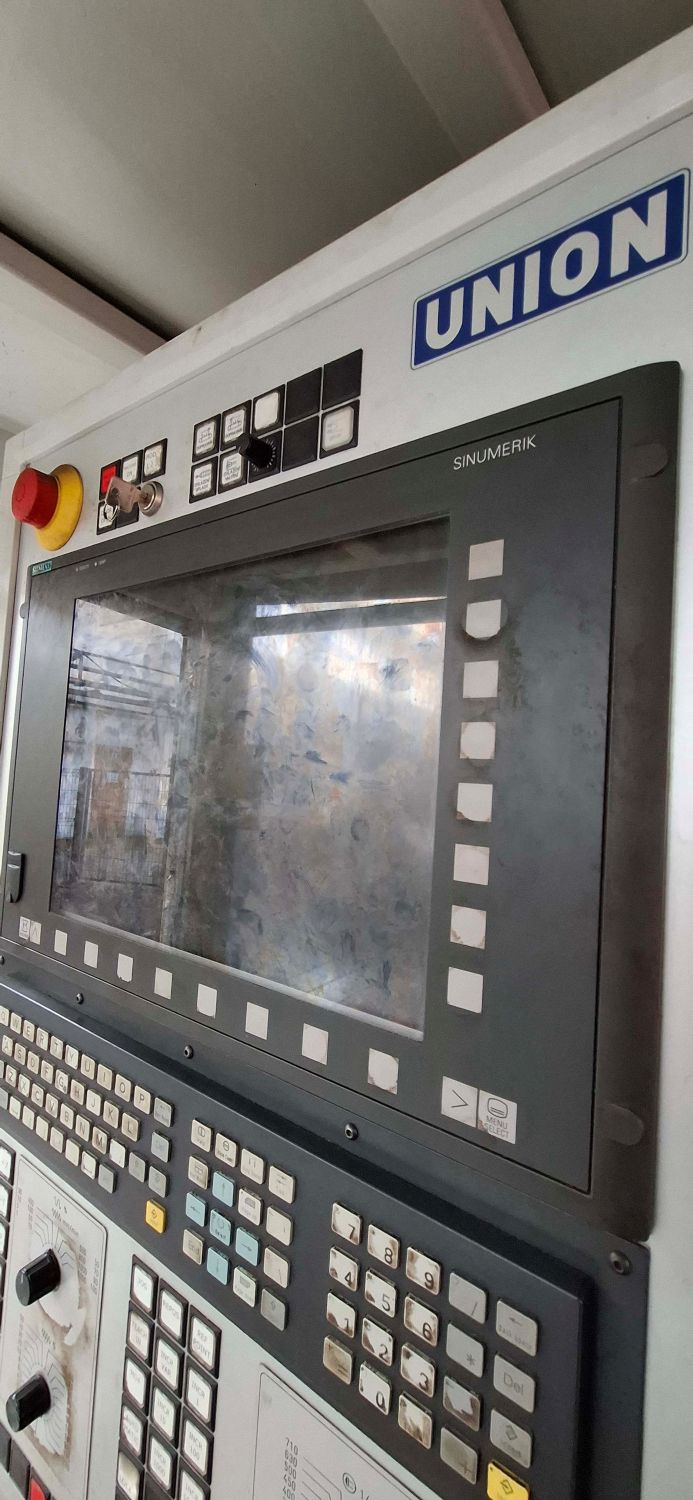

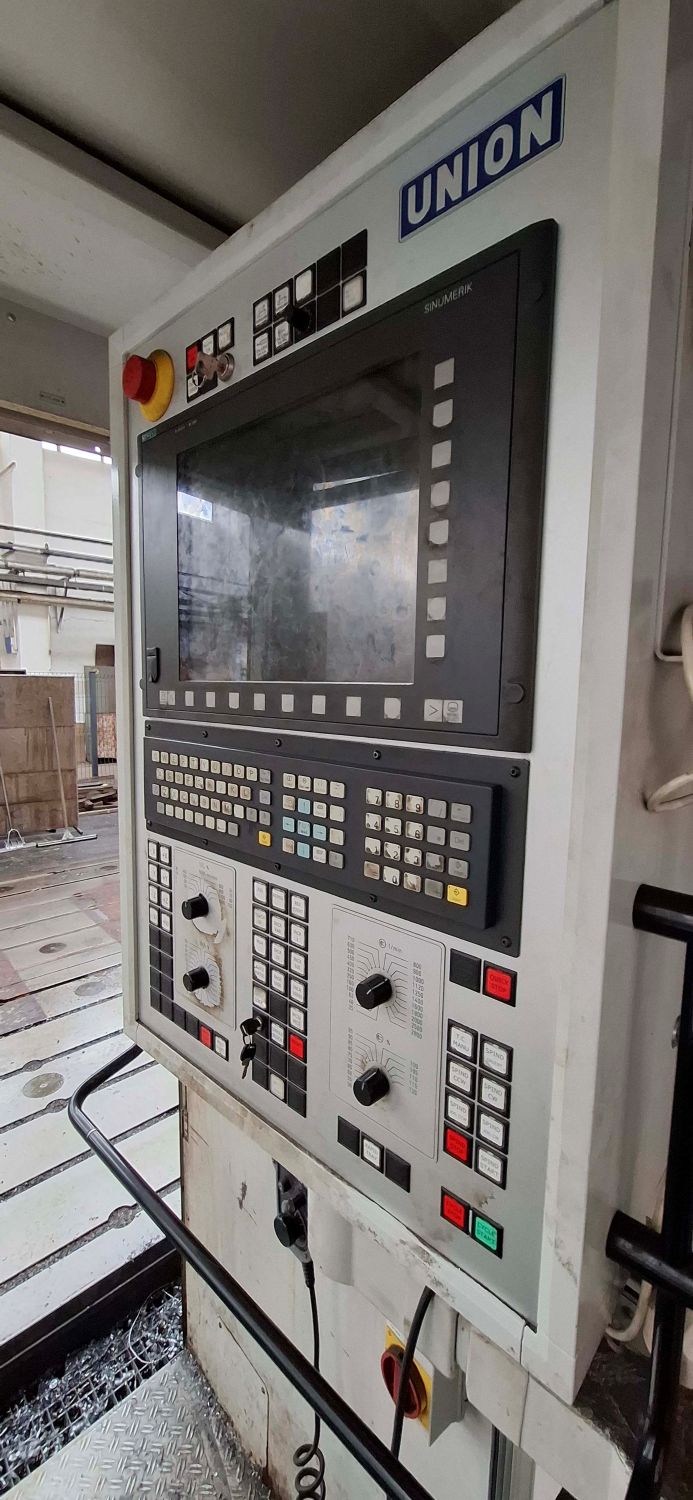

Sistema de control: Siemens Sinumerik 840D

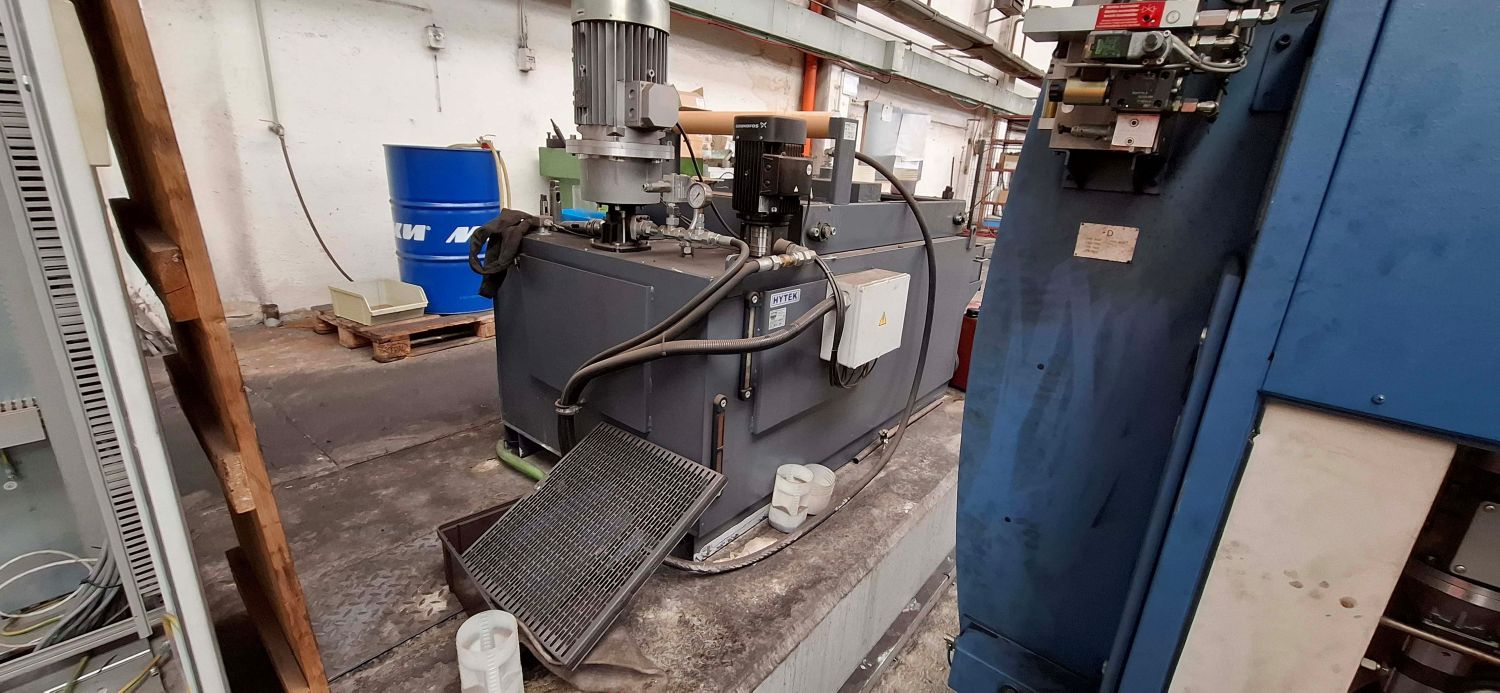

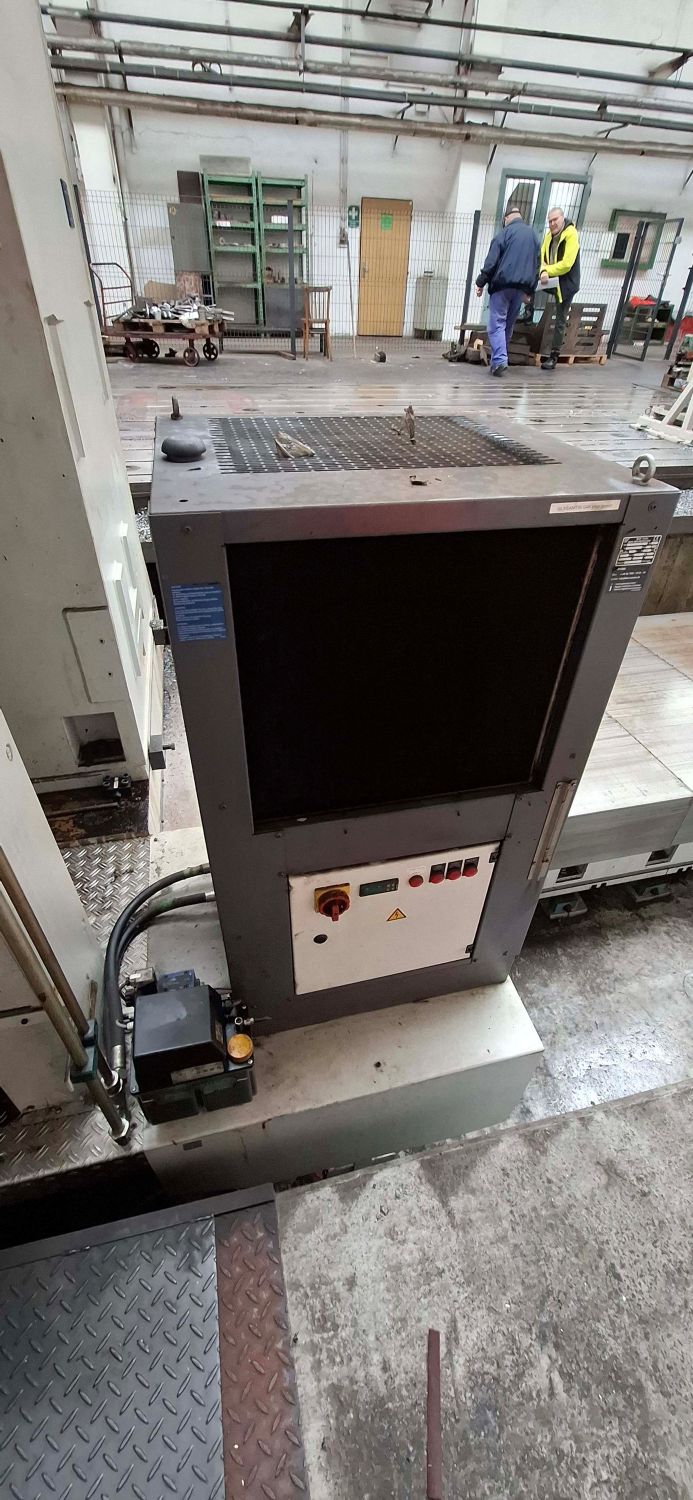

Refrigeración por enjuague (6 bar) y refrigeración a alta presión a través del centro del husillo (máx. 70 bar)

Cabezal de fresado angular KDF4/90 (ver más abajo)

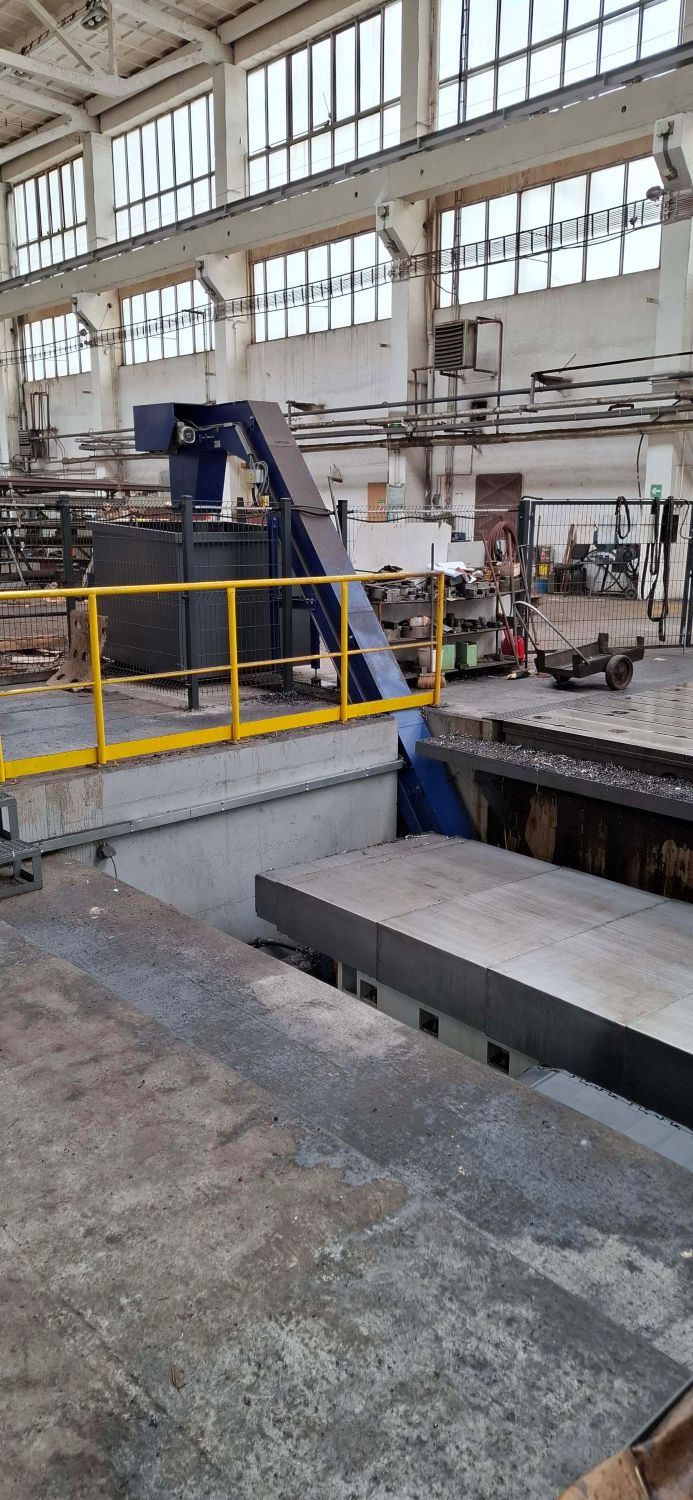

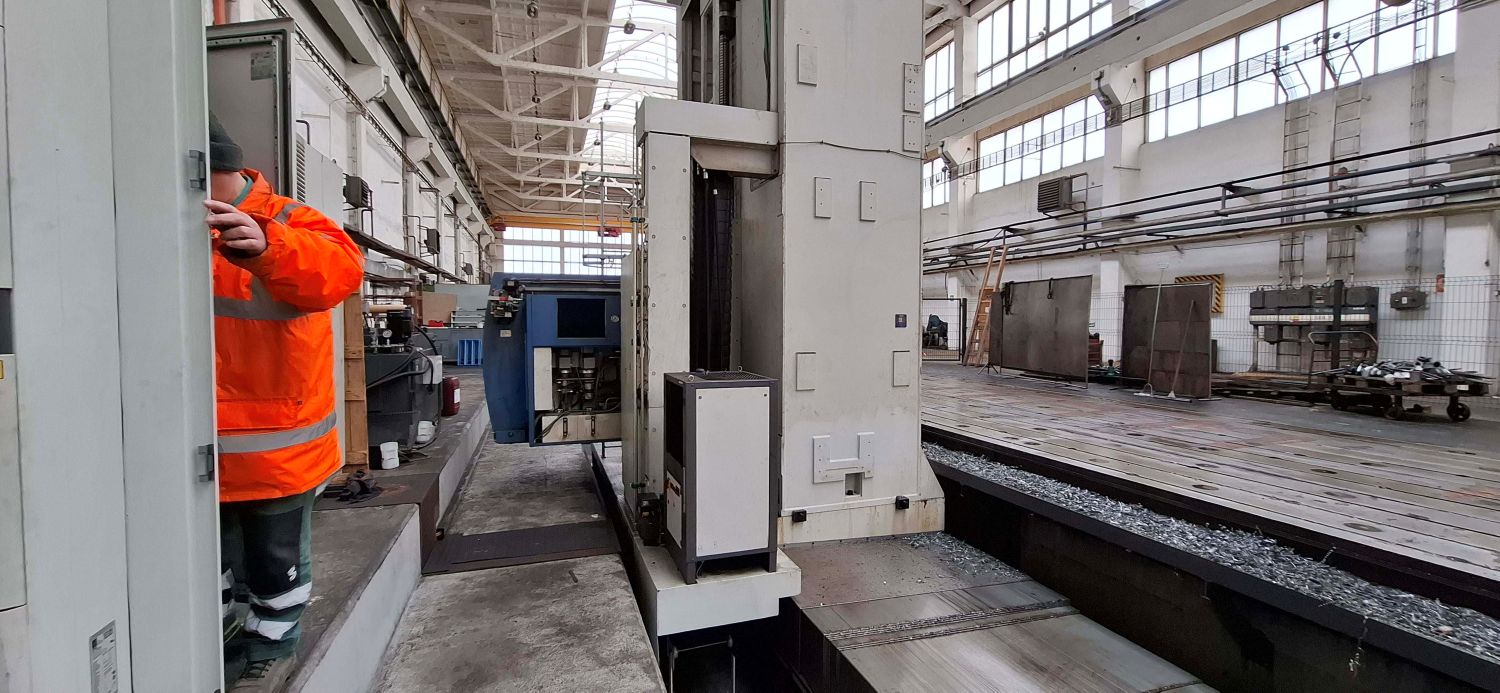

Transportador de virutas X=11 m

Sonda de la pieza

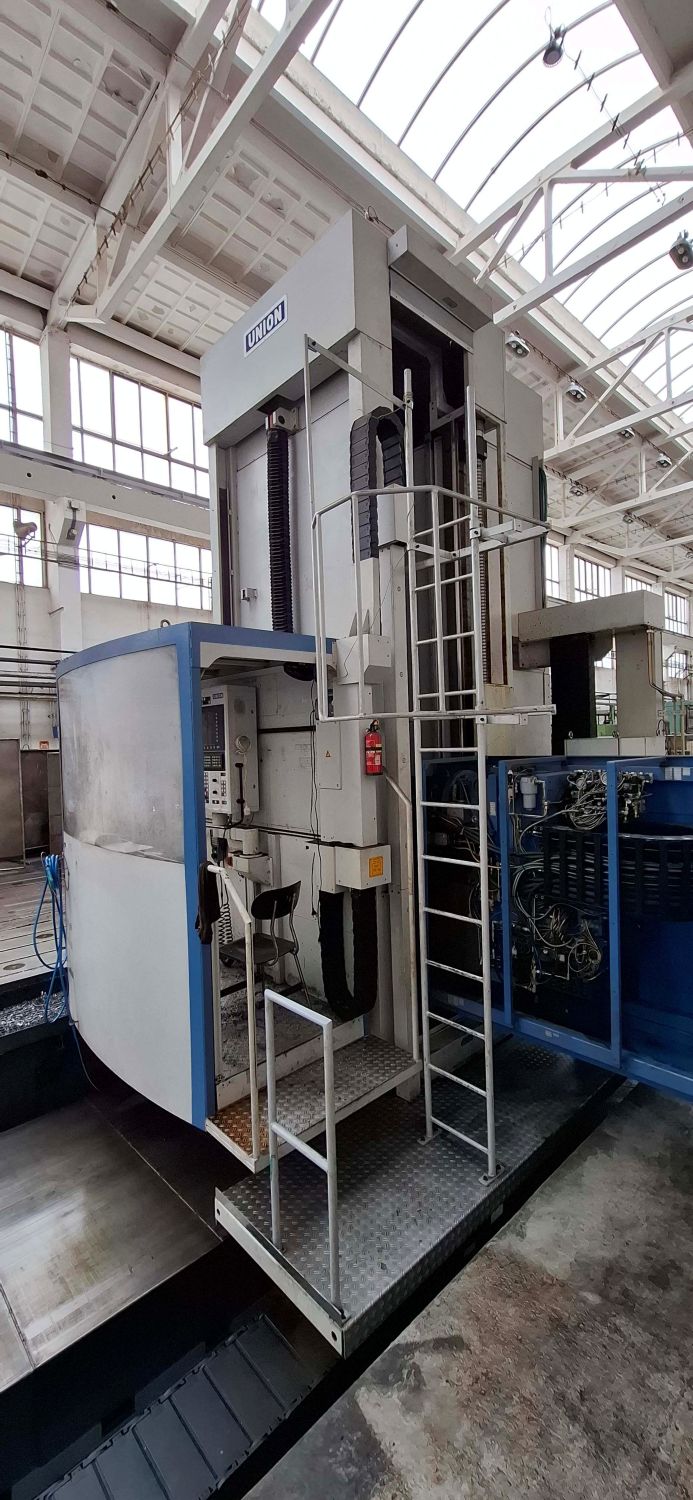

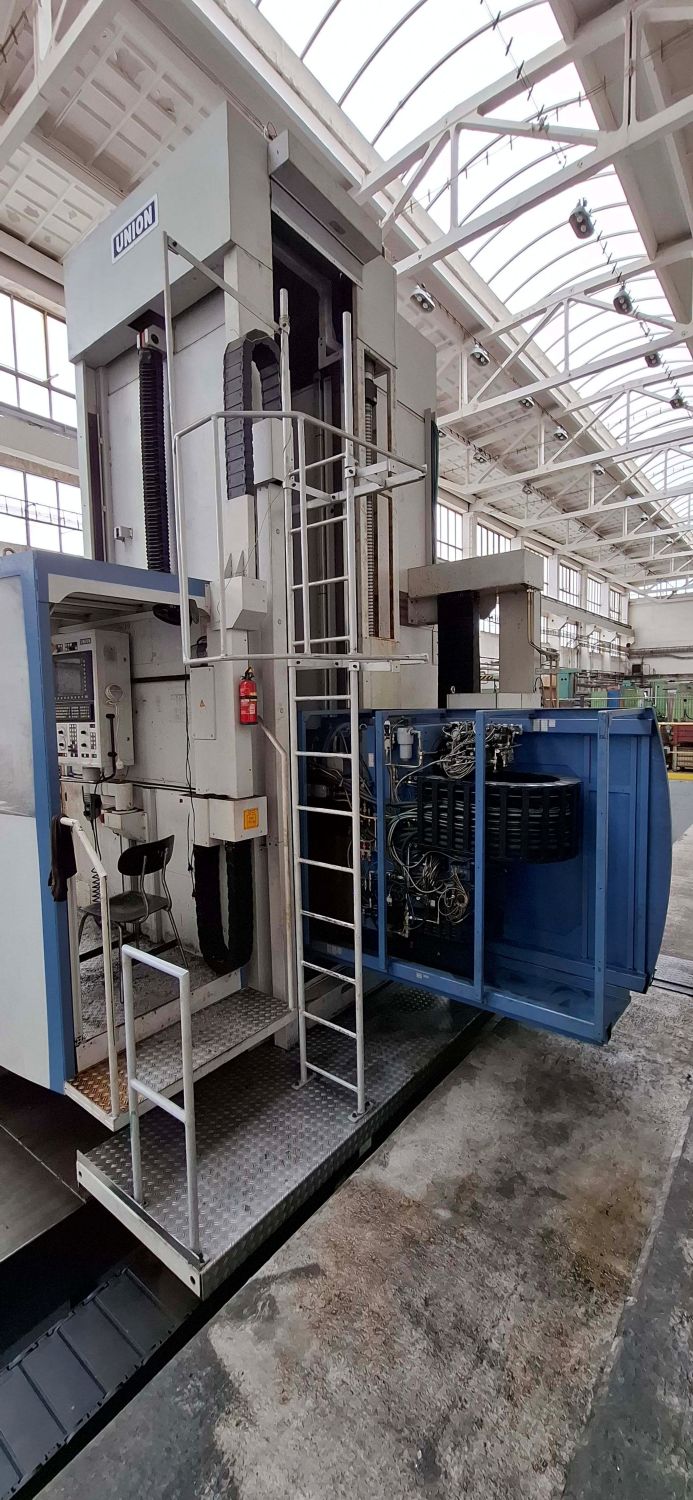

Cabina elevadora del operario

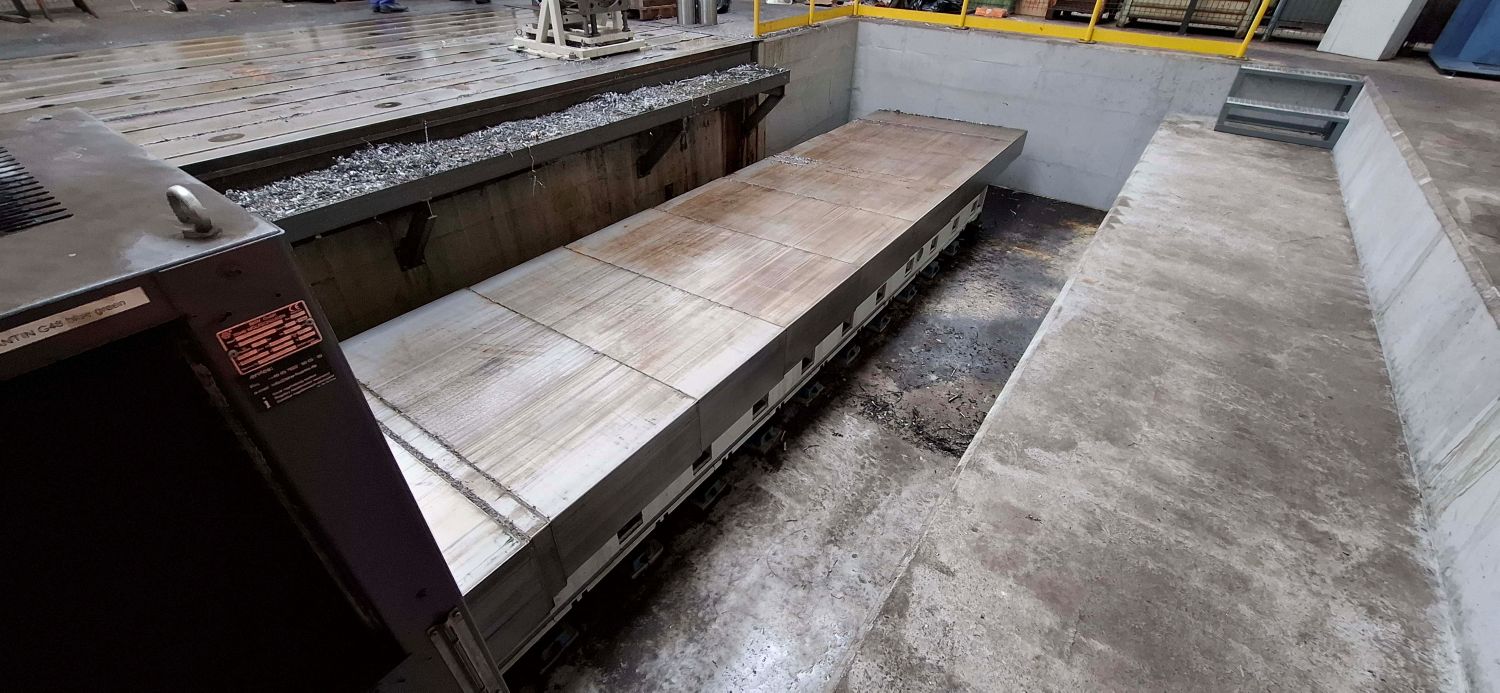

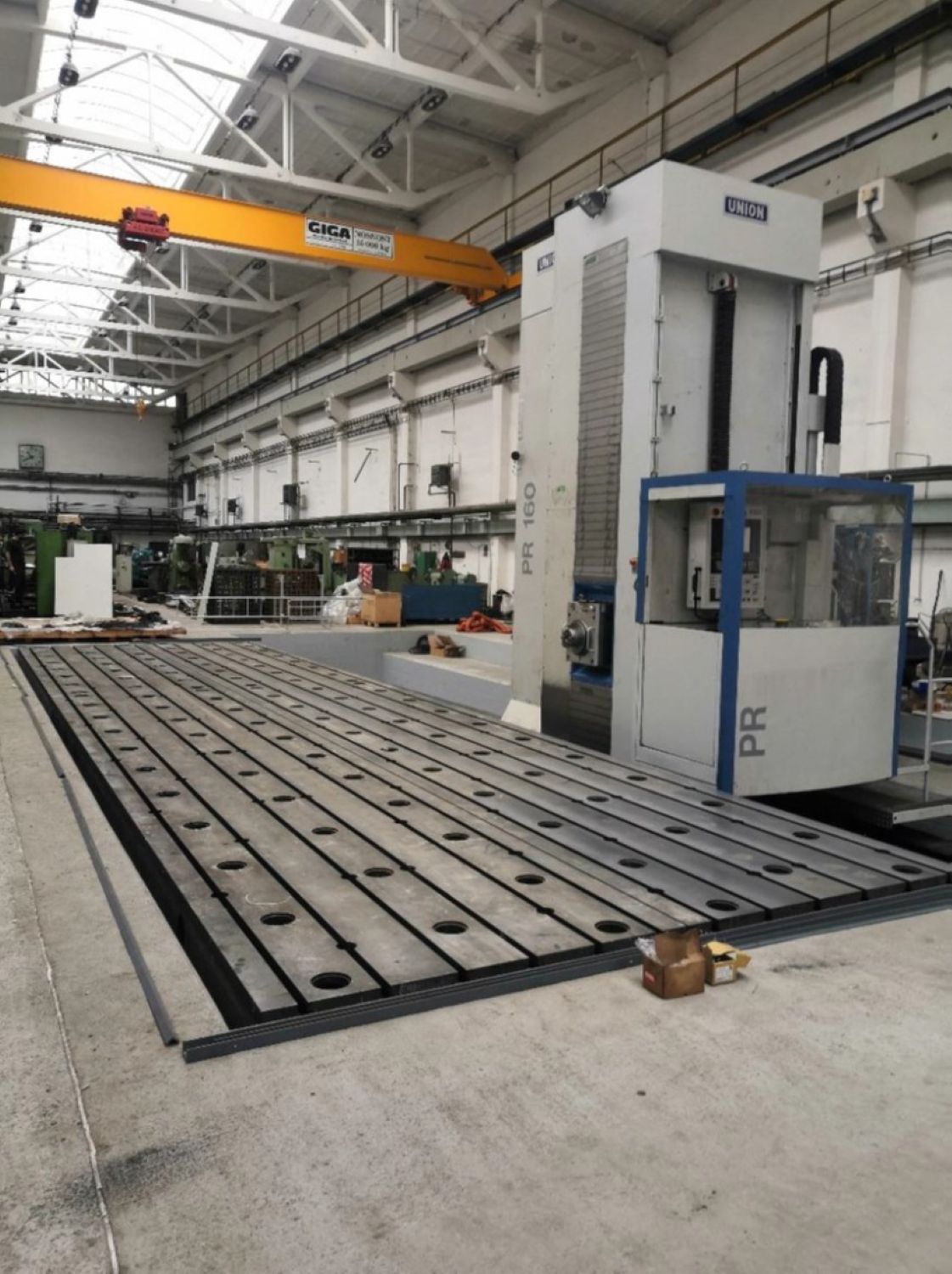

Placas de sujeción……..dimensiones totales 13.600 x 3.770 mm, divididas en 4 partes

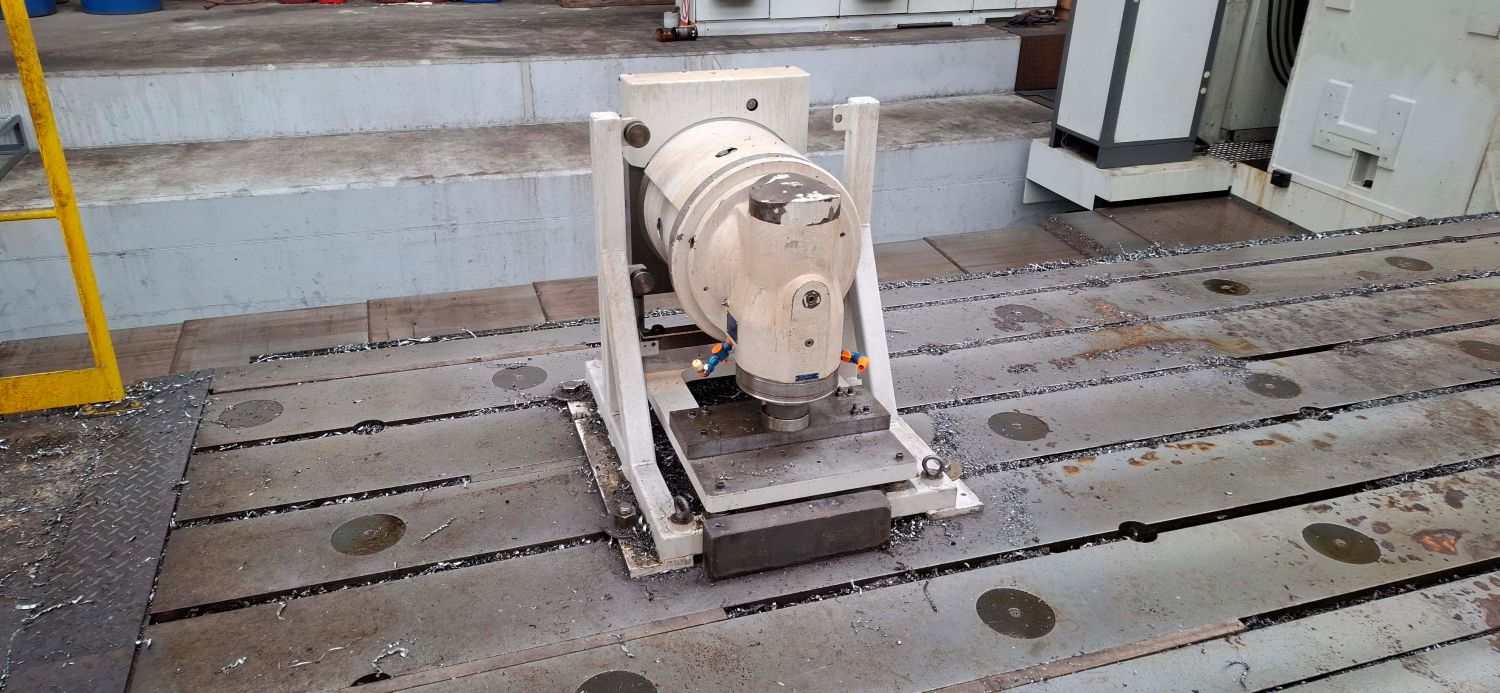

Cabezal de fresado angular KFD4/90:

Sujeción automática del cabezal en el husillo

Sujeción automática de la herramienta

Cono de sujeción… ISO 50

Potencia máxima… 30 kW

Par máximo… 1.000 Nm

Velocidad máxima… 2.800 rpm

Fuerza de avance máxima X,Y… 17,5 kN

Máx. Fuerza de avance W… 12 kN

Posicionamiento… 1-360°

Precisión de posicionamiento… +/-3 s
